Jaké jsou hlavní rozdíly mezi přírubovými a rychlospojkovými plášťovými a trubkovými výměníky tepla?
Plášťové a trubkové výměníky tepla jsou široce používány v potravinářském, farmaceutickém, nápojovém a chemickém průmyslu kvůli jejich spolehlivému přenosu tepla a flexibilní konstrukci. Mezi různými konfiguracemi jsou přírubové modely a modely s rychlým připojením dvě běžná řešení vybraná podle podmínek instalace, hygienických požadavků a četnosti údržby. Pochopení jejich strukturálních rozdílů pomáhá uživatelům vybrat nejvhodnější zařízení pro konkrétní výrobní prostředí.

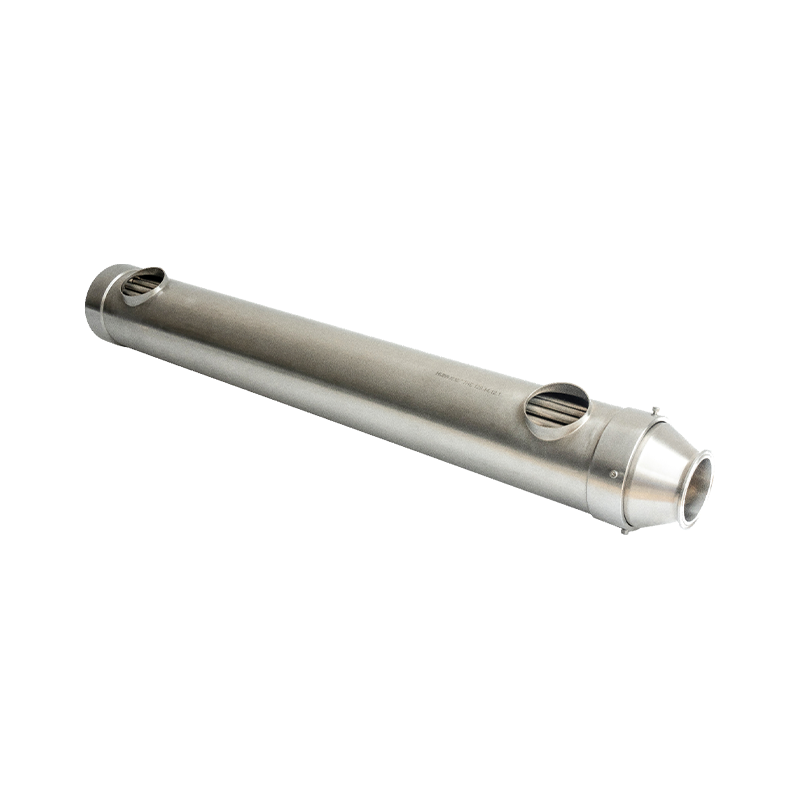

The Trubkový výměník tepla – typ s rychlým připojením je určen pro aplikace vyžadující časté čištění, rychlou demontáž a hygienický provoz. Ve srovnání s tradičními zařízeními s přírubovým připojením zjednodušují konstrukce rychlého připojení instalaci a snižují prostoje. Výrobek využívá konstrukci z nerezové oceli a hygienické svorkové spoje, které umožňují účinnou výměnu tepla mezi dvěma médii stěnami trubek a zároveň podporují procesy ohřevu, chlazení a kondenzace.
1. Rychloupínací plášť a trubkový výměník tepla: Hygienický design pro častou údržbu
Rychloupínací plášťový a trubkový výměník tepla je umístěn jako flexibilní řešení přenosu tepla pro průmyslová odvětví s přísnými hygienickými normami. Na rozdíl od konvenčních přírubových spojů, které vyžadují více šroubů a utahovacích postupů, tato kategorie využívá hygienické svorkové fitinky, které umožňují rychlejší montáž, demontáž a připojení potrubí. Konstrukce je vhodná zejména pro výrobní prostředí, kde často dochází k čištění zařízení a výměně produktů.
The Trubkový výměník tepla – typ s rychlým připojením integruje vnitřní strukturu bez mrtvých nohou, snižuje hromadění zbytků a podporuje postupy čištění na místě (CIP). Konfigurace trubky a pláště poskytuje stabilní výkon výměny tepla, zatímco vnitřní přepážky zlepšují turbulenci kapaliny a zvyšují účinnost přenosu tepla. Protiproudý tok mezi vnitřní a vnější trubicí dále zlepšuje tepelný výkon pro různé požadavky na zpracování.
Tento typ zařízení se běžně používá při zpracování mléka, výrobě nápojů, zpracování farmaceutických kapalin a výrobě potravin. Mezi typické aplikace patří pasterizace mléka, ohřev a chlazení šťávy, sterilizace farmaceutických kapalin a kontrola teploty omáček nebo produktů na bázi vajec. Hlavní výhodou je, že operátoři mohou provádět čištění a kontrolní postupy efektivněji bez zdlouhavých operací demontáže příruby.
- Rychloupínací spoje zjednodušují instalaci a výměnu zařízení.
- Materiály z potravinářské nerezové oceli 304/316L podporují hygienickou výrobu.
- Kanálky bez mrtvých nohou snižují riziko zbytků během zpracování.
- Kompatibilita s CIP a ruční čištění zlepšuje flexibilitu údržby.
Pro zákazníky vyžadující přizpůsobená řešení výměny tepla poskytuje Shiloc (Shanghai) Industrial Trade Co., Ltd. návrh zařízení a technickou podporu pro farmaceutický, potravinářský, denní chemický průmysl a průmysl jemné chemie. Společnost se zaměřuje na výměníky tepla a aseptická směšovací zařízení a spojuje evropské technické zkušenosti s dánskými designovými koncepty s cílem poskytovat hygienická a praktická řešení zpracování.

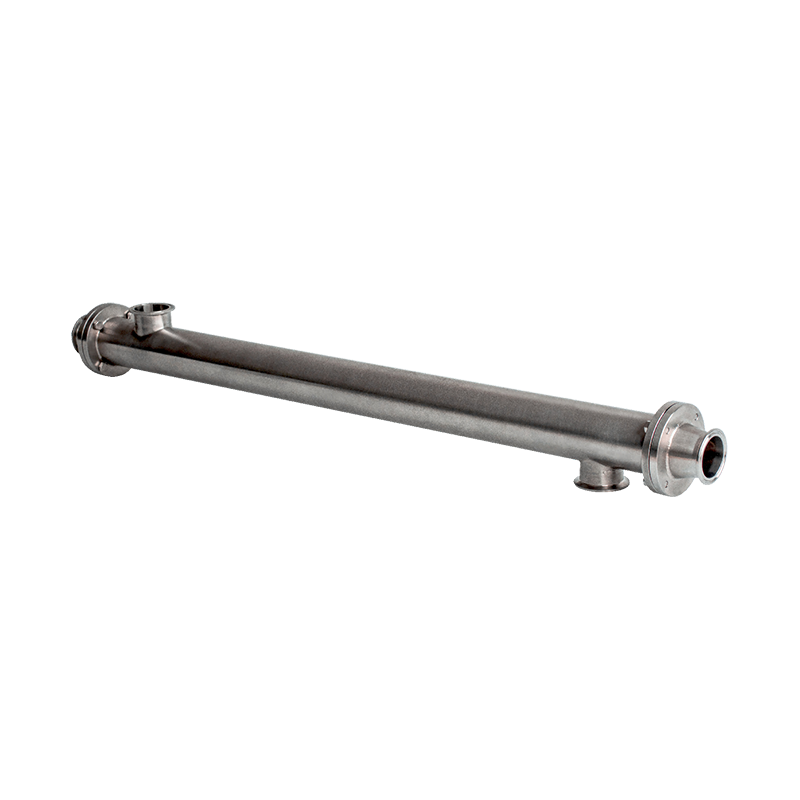

2. Plášťový a trubkový výměník tepla přírubového typu: Tradiční konstrukce pro stabilní provoz
Plášťový a trubkový výměník tepla přírubového typu je konvenční konstrukce široce používaná v průmyslových systémech vyžadujících dlouhodobý nepřetržitý provoz. Jeho způsob připojení využívá příruby zajištěné šrouby, které poskytují silnou mechanickou stabilitu za standardních průmyslových teplotních a tlakových podmínek. Tato struktura se často volí pro aplikace, kde zařízení nevyžaduje časté otevírání nebo čištění.
Ve srovnání s Trubkový výměník tepla – typ s rychlým připojením , modely přírubového typu kladou důraz na pevnost konstrukce a spolehlivost pevné instalace spíše než na rychlou údržbu. Přírubové spojení vytváří odolný těsnící systém, který je vhodný pro velké zpracovatelské systémy, aplikace pro vytápění a procesy, kde je frekvence přístupu k zařízení relativně nízká.
Výměníky tepla přírubového typu se obecně používají v průmyslových systémech vytápění a chlazení, včetně cirkulace vody, ohřevu páry a řízení teploty procesních kapalin. Díky robustní konstrukci jsou vhodné do prostředí, kde je prioritou mechanická odolnost. Je-li však vyžadováno čištění nebo kontrola, potřebují operátoři více času na odstranění šroubů, oddělení spojovacích ploch a opětovnou instalaci těsnění.
| Porovnávací položka | Typ pro rychlé připojení | Typ příruby |
| Způsob připojení | Hygienické svorkové připojení | Šroubový přírubový spoj |
| Rychlost údržby | Rychlá demontáž a čištění | Vyžaduje více kroků instalace |
| Hlavní aplikace | Potraviny, nápoje, farmaceutické zpracování | Průmyslové topné a chladicí systémy |
| Metoda čištění | CIP a demontážní čištění | Hlavně udržovací čištění |
Shiloc (Shanghai) Industrial Trade Co., Ltd. také poskytuje inženýrské a technické služby pro různé procesní požadavky. S výrobním závodem v Šanghaji, profesionálními technickými specialisty a schopnostmi interního zpracování včetně svařování a leštění může společnost podporovat přizpůsobená řešení zařízení s sledovatelnými výrobními procesy.
3. Řešení sanitárních plášťových a trubkových výměníků tepla pro průmyslová odvětví s vysokou čistotou
Plášťové a trubkové sanitární výměníky tepla představují specializovanou produktovou kategorii vyvinutou pro průmyslová odvětví vyžadující přísnou kontrolu rizik kontaminace. Tyto systémy se zaměřují na hygienickou strukturu, hladké vnitřní povrchy a kompatibilitu s čisticími postupy. The Trubkový výměník tepla – typ s rychlým připojením patří do této kategorie, protože kombinuje technologii přenosu tepla pláštěm a trubkou se schopností rychlé údržby.
Hlavním technickým rysem sanitárních návrhů je optimalizace oblastí kontaktu s produkty. Vnitřní kanály jsou navrženy tak, aby minimalizovaly mrtvé prostory, kde mohou po zpracování zůstat materiály. Spolu s kontaktními materiály z nerezové oceli 304/316L a hygienickými spoji podporuje zařízení stabilní provoz v aplikacích zahrnujících citlivé kapaliny.
Mezi typické uživatele patří výrobci mléčných výrobků, výrobci nápojů, farmaceutické společnosti a zpracovatelé čistých chemikálií. Tato odvětví vyžadují spolehlivý přenos tepla při dodržení přísných hygienických norem. Struktura rychlého připojení poskytuje další výhody, protože operátoři mají rychlý přístup k vnitřním součástem pro kontrolu, výměnu těsnění a ověření čištění.
- Potvrďte požadavky procesu včetně typu média, metody čištění a prostředí instalace.
- Vyberte vhodné specifikace trubek a návrhy připojení podle výrobních podmínek.
- Před použitím správně nainstalujte a vyrovnejte rychlosvorky nebo přírubové spoje.
- Provádějte pravidelnou kontrolu a čištění, abyste udrželi výkon.
Technické výhody rychlospojkového hygienického zařízení
Struktura rychlého připojení poskytuje několik praktických vylepšení ve srovnání s tradičními konstrukcemi. Zkracuje dobu instalace, protože není potřeba žádné rozsáhlé utahování šroubů příruby. Podporuje také časté úpravy procesu, protože operátoři mohou pohodlněji upravovat uspořádání potrubí. Díky kombinaci efektivního přenosu tepla a flexibilní údržby je toto řešení vhodné pro moderní hygienické výrobní linky.
Sortiment produktů vyvinutý společností Shiloc (Shanghai) Industrial Trade Co., Ltd. se řídí přísnými postupy kontroly kvality. Společnost udržuje ISO9001, environmentální a bezpečnostní certifikační systémy, které zajišťují, že každá jednotka před dodáním splňuje hygienické a výkonnostní požadavky. Prostřednictvím mezinárodních dodavatelských zdrojů a profesionálních inženýrských schopností společnost poskytuje komplexní řešení pro zákazníky vyžadující spolehlivé procesní vybavení.
Běžné aplikace a úvahy o údržbě
Různé kategorie plášťových a trubkových výměníků tepla slouží různým výrobním podmínkám. Rychloupínací modely jsou preferovány tam, kde je frekvence čištění vysoká, zatímco systémy přírubového typu jsou vhodné pro stabilní dlouhodobý provoz. Bez ohledu na konstrukci je nezbytná správná údržba pro udržení výkonu přenosu tepla a zabránění neočekávaným prostojům.
Mezi běžné problémy patří snížená účinnost výměny tepla způsobená znečištěním, úniky z těsnění spojů a zbytky produktu po čištění. Operátoři by měli pravidelně kontrolovat povrchy trubek, potvrzovat stabilní průtok média, kontrolovat těsnicí součásti a zajistit, aby postupy čištění pokrývaly všechny kontaktní plochy.
- Během instalace správně vyrovnejte rychlosvěrky a těsnění.
- Před plnou výrobou postupně zvyšujte provozní tlak a teplotu.
- Provádějte postupy CIP podle požadavků výroby.
- Vyměňte stará těsnění a během kontroly odstraňte nahromaděné nečistoty.
Často kladené otázky
Q1: Jaký je hlavní rozdíl mezi přírubovým a rychlospojkovým výměníkem tepla s pláštěm a trubkou?
Hlavním rozdílem je struktura připojení. Modely přírubového typu používají šroubové spoje pro pevnou pevnou instalaci, zatímco modely s rychlým připojením používají hygienické svorky pro rychlejší montáž, čištění a údržbu.
Otázka 2: Proč je typ výměníku tepla Shell And Tube-Quick Connect Type vhodný pro potravinářský a farmaceutický průmysl?
Zařízení využívá hygienické spoje, kontaktní materiály z nerezové oceli a vnitřní struktury bez mrtvých nohou, které pomáhají snižovat rizika kontaminace a podporují postupy čištění CIP.
Q3: Mohou výměníky tepla s rychlým připojením podporovat různé výrobní kapacity?
Ano. Různé počty trubek, průměry trubek a konfigurace na straně pláště lze vybrat podle provozních podmínek a požadavků na zpracování.
Q4: Jaká řešení poskytuje Shiloc (Shanghai) Industrial Trade Co., Ltd. pro projekty výměníků tepla?
Společnost poskytuje návrh výměníků tepla, výrobní podporu, importní a exportní služby a technická technická řešení pro farmaceutický, potravinářský, denní chemický průmysl a průmysl jemné chemie.
